3.2 WANDLERMESSUNGGrundsätzlich wird bei der Ausführung der Wandlermessung unterschieden zwischen: - Niederspannungs-Wandlermessung („halbindirekte Messung“) - Mittelspannungs-Wandlermessung („indirekte Messung“)
Bei einer Niederspannungs-Wandlermessung bilden neben dem Verrechnungszähler auch die Stromwandler einen Bestandteil der Verrechnungsmessung. Sämtliche Komponenten sowie die Messleitungen sind im Niederspannungs-Wandlermessschrank angeordnet. Die Anwendung der Niederspannungs-Wandlermessung ist mit einer Nennstromstärke von 1200A begrenzt.
Bei einer Mittelspannungs-Wandlermessung sind zusätzlich Spannungswandler erforderlich. Die Strom- und Spannungswandler werden üblicherweise in einer Mittelspannungs-Messzelle angeordnet. Der Verrechnungszähler befindet sich in einem Zählerschrank. Die Wandlersekundärkreise werden mittels Strom- und Spannungsmessleitungen mit dem Verrechnungszähler verbunden.
Die Art der auszuführenden Wandlermessung richtet sich im Wesentlichen nach der Eigentumsgrenze. Für Anlagen mit Eigentumsgrenze auf der Netzebene 5 (Mittelspannung) ist jedenfalls eine Mittelspannungs-Wandlermessung vorzusehen.
Bei Anlagen mit Wandlermessung muss vom Netzbetreiber aufgrund der geltenden Marktregeln eine Lastprofilzählung (Zählerfernabfrage) zur Auslesung der Energiedaten eingerichtet werden.
|
Ansprechpartner für Wandlermessungen ist der jeweilige Kundenanlagentechniker.
|
3.2.1 NIEDERSPANNUNG WANDLERMESSUNG3.2.1.1 Grundsätzlicher AufbauWandlermessschränke Im Netzgebiet dürfen ausschließlich standardisierte Wandlermessschränke verwendet werden (siehe dazu Punkt Übergangsbestimmungen sowie Sondervereinbarungen hinsichtlich Schrankausführung), welche der Detailspezifikation in der letztgültigen Fassung entsprechen müssen (siehe dazu Punkt Hersteller).
Die Schrankabmessungen der standardisierten Wandlermessschränke betragen (Toleranz +/- 10%): Höhe: 2000 mm (exkl. Sockel) Breite: 600 mm Tiefe: 400 mm (WMS 1200: 600 mm)
Die Wandlermessschränke sind so gestaltet, dass das Öffnen der Schaltschranktür und der Zugang zur Messeinrichtung für elektrotechnische Laien ermöglicht wird. Die standardisierten Wandlermessschränke sind als Standverteilerschränke mit einteiliger Schaltschranktür konzipiert und bestehen jeweils aus drei Komponenten:
|
 |
WMS 125/LSWMS 200/LSWMS 300/LS
|
.png) |
WMS 600WMS 1200 |

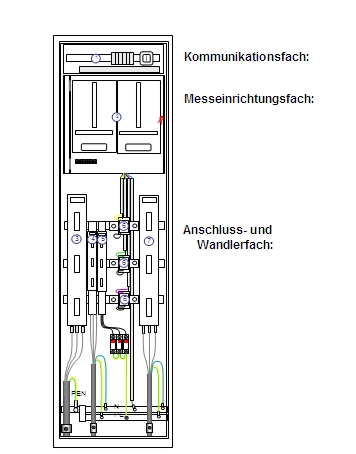

Das Kommunikationsfeld dient zur Aufnahme der Anschlussklemmen für die Impulsweitergabe sowie diverse Zählerschnittstellen. Der Messeinrichtungsbereich besteht aus einer schwenkbaren Einrichtung mit Impulsweitergaberelais sowie zwei Normzählerplatten inkl. Verdrahtung für die Montage des Verrechnungszählers sowie gegebenenfalls von erforderlichen Kommunikationseinrichtungen des Netzbetreibers. Hinter der Schwenkeinrichtung sind die Strom- Spannungs-Klemmleisten und die Spannungspfad-/Steuersicherungen angeordnet. Der Aufbau des Anspeise- und Wandlerfeldes ist abhängig von der Schrankvariante. Das Anspeise- und Wandlerfeld bei den Schränken WMS 125/LS, WMS 200/LS sowie WMS 300/LS, setzt sich im Wesentlichen aus dem Schienensystem, dem Einspeiseleistungsschalter, dem Überspannungs-Kombiableiter inkl. Vorsicherung sowie den Wandlerzwischenstücken für die Montage der Stromwandler zusammen. Bei diesen Schränken besteht Aufwärtskompatibilität bis zum WMS 300/LS. Diese drei Schrankvarianten unterscheiden sich lediglich hinsichtlich der Leistungsschalterausführung und benötigen keinen Anschlussschrank.

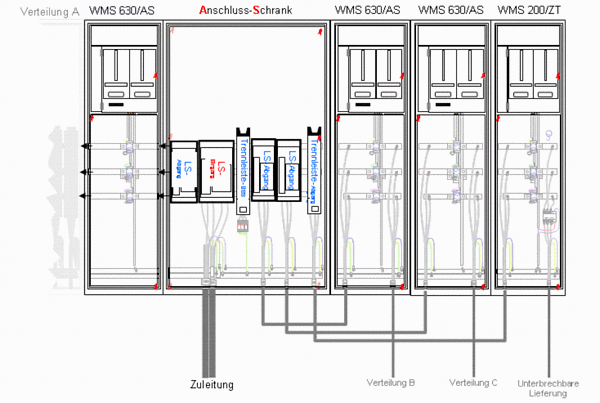

Beim WMS 600 und WMS 1200 ist nur ein Schienensystem mit Schienenzwischenstücken vorhanden. Beim WMS 125ZT ist zusätzlich ein Schaltschütz vorhanden. Bei diesen drei Varianten ist ein Anschlussschrank auszuführen. |
Das Kommunikationsfeld dient zur Aufnahme der Anschlussklemmen für die Impulsweitergabe sowie diverse Zählerschnittstellen. Der Messeinrichtungsbereich besteht aus einer schwenkbaren Einrichtung mit Impulsweitergaberelais sowie zwei Normzählerplatten inkl. Verdrahtung für die Montage des Verrechnungszählers sowie gegebenenfalls von erforderlichen Kommunikationseinrichtungen des Netzbetreibers. Hinter der Schwenkeinrichtung sind die Strom- Spannungs-Klemmleisten und die Spannungspfad-/Steuersicherungen angeordnet. Der Aufbau des Anspeise- und Wandlerfeldes ist abhängig von der Schrankvariante. Das Anspeise- und Wandlerfeld bei den Schränken WMS 125/LS, WMS 200/LS sowie WMS 300/LS, setzt sich im Wesentlichen aus dem Schienensystem, dem Einspeiseleistungsschalter, dem Überspannungs-Kombiableiter inkl. Vorsicherung sowie den Wandlerzwischenstücken für die Montage der Stromwandler zusammen. Bei diesen Schränken besteht Aufwärtskompatibilität bis zum WMS 300/LS. Diese drei Schrankvarianten unterscheiden sich lediglich hinsichtlich der Leistungsschalterausführung und benötigen keinen Anschlussschrank.
Beim WMS 600 und WMS 1200 ist nur ein Schienensystem mit Schienenzwischenstücken vorhanden. Beim WMS 125ZT ist zusätzlich ein Schaltschütz vorhanden. Bei diesen drei Varianten ist ein Anschlussschrank auszuführen.
|
|
3.2.1.2 Ausführung Niederspannungs-Wandlermessung
Aufstellungsort
Die Situierung von Zählerverteilern (im konkreten von Wandlermessschränken) hat vorzugsweise in einem eigenen Raum zu erfolgen. Die Vorgaben der anerkannten Regeln der Technik betreffend Mindestgangbreiten und Fluchtwege müssen eingehalten werden [vgl. ÖVE E 8101 bzw. OVE-Richtlinie R12].
Die allgemeinen Anforderungen an den Aufstellungsort müssen beachtet werden (siehe Messung elektrischer Energie). Max. Umgebungstemperatur bei Innenraumaufstellung: -5 °C bis +35 °C (Mittelwert über 24 h). Die Schutzart für Innenaufstellung richtet sich nach den Anforderungen des Aufstellungsortes (mind. IP 30). Die Umgebungstemperatur bei Außenaufstellung ist mit dem Auftraggeber zu klären. Bei der Aufstellung im Freien kann, abhängig vom Aufstellungsort und den Umgebungsbedingungen, die Ausführung einer Schaltschrankklimatisierung erforderlich sein.
Der unbeeinflusste Kurzschlusswechselstrom an den Klemmen der Einspeisung, die Überspannungskategorie, der Verschmutzungsgrad und die EMV-Verträglichkeit sind mit dem Auftraggeber abzustimmen.
Sondervereinbarungen hinsichtlich Schrankausführung
Bei Innenraumaufstellung sind keine Abweichungen bei der Ausführung zulässig. Bei Außenaufstellung sind im begründeten Anlassfall nach vorheriger Abstimmung mit dem Netzbetreiber Sonderausführungen hinsichtlich Anordnung von Kommunikationsfeld, Messeinrichtungsbereich und Anspeise- und Wandlerfeld zulässig, wobei die grundsätzlichen Anforderungen eingehalten werden müssen. Bei Außenaufstellung können zusätzliche Anforderungen, wie erhöhte Schutzart, die Errichtung einer Schaltschrankklimatisierung udgl., erforderlich sein.
Auswahl des Wandlermessschrankes
Bei der Auswahl der Schrankvariante sind die nachfolgenden Punkte zu berücksichtigen:
|
Neuanschluss / Neuanlage
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

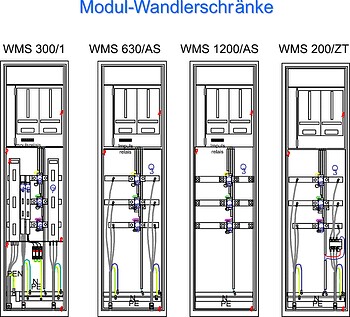

Instandsetzung Beim Austausch eines bestehenden Wandlermessschrankes (insbesondere WMS 300/1 oder ältere Bauformen) gegen einen standardisierten Wandlermessschrank WMS 125/LS, WMS 200/LS, WMS 300/LS sowie WMS 125ZT ist hinsichtlich Einbindung bei bestehendem Anschlussschrank das rechtzeitige Einvernehmen mit dem Netzbetreiber herzustellen. |
Einstellwerte Leistungsschalter (Überstromschutz für Wandlermessung)
Der Leistungsschalter – im standardisierten Wandlermessschrank (WMS 125/LS, 200/LS, WMS 300/LS) bzw. beim Eingangsleistungsschalter im Anschlussschrank – muss über einen elektronischen Auslöser verfügen, wobei der Kurzschlussschutz den Einstellbereich von 2,5 – 5 x IR abdecken können muss. Bei der Auswahl eines Leistungsschalters ist der Minimalwert des Überlastschutz-Einstellbereichs beim Auslöser zu beachten.
Beim elektronischen Auslöser sind folgende Standardeinstellungen vorzunehmen:
- Überlastschutz: der Einstellwert wird vom Leistungsbedarf der Kundenanlage/n abgeleitet (inkl. Berücksichtigung Zukunftsreserve – ggf. Vorgabe Maximalwert durch Netzbetreiber) Verzögerungszeit Überlastschutz: maximal 1s
- Kurzschlussschutz: 2,5 x In (der Netzbetreiber kann ggf. einen anderen Wert vorgeben) Verzögerungszeit Kurzschlussschutz: Minimalwert (in der Regel 0,1s)
Zählerfernabfrage (Zählerfernauslesung)
Die Zählerfernabfrage wird vom Netzbetreiber bevorzugt mittels Punkt zu Punkt-Anbindung (Funk, GSM udgl.) durchgeführt. Bei Vorliegen von empfangsstörenden Einflüssen (Metallfassade, Situierung im Kellergeschoss udgl.) kann die Errichtung einer externen Antenne erforderlich sein. Die Errichtung des dafür erforderlichen Kabeltragsystems inkl. Verkabelung ist im Anlassfall nach den Vorgaben des Netzbetreibers und im Auftrag und auf Rechnung des Netzbenutzers vorzunehmen.
Schutz der Herstellersiegel bei Transport/Aufstellung/Anschluss
Die Herstellersiegel (siehe dazu Punkt Hersteller/Herstellersiegel) dürfen vom Elektrounternehmen im Zuge des Transports auf der Baustelle und der Schrankmontage sowie bei den Anschlussarbeiten nicht verletzt werden.
3.2.1.3 Hersteller
Bei der Herstellung von Niederspannungs-Wandlermessschränken muss die Detailspezifikation in der letztgültigen Fassung vom November 2023 eingehalten werden. Die Detailspezifikation kann beim zuständigen Netzbetreiber angefordert werden.
Wandlermessschränke, welche aufgrund der vorgelegten Dokumentation der Detailspezifikation der Netzbetreiber entsprechen, können bei den nachfolgend aufgelisteten Herstellern bezogen werden:
|
Detailspezifikation / Fassung November 2023 |
|
Herstellersiegel Die Wandlermessschränke werden an den vorgesehenen Stellen (siehe unten) vom Hersteller mit Herstellersiegel ausgestattet. Diese sollen eine Manipulation nach Auslieferung des Schrankes und vor Inbetriebsetzung der Verrechnungsmesseinrichtung durch den Netzbetreiber erkennbar machen.
Die geschlossene Schwenkeinrichtung des Messeinrichtungsbereichs (eine Versiegelungsstelle) und die innere Wandlerabdeckung (zwei Versiegelungsstellen) sind mit einem Herstellersiegel versehen. Die Herstellersiegel sind so ausgestaltet, dass diese beim Transport der Schaltgerätekombination nicht brechen oder reißen. Die Herstellersiegel sind dem ursprünglichen Schaltgerätehersteller zugeordnet.
Übergangsbestimmungen
Die standardisierten Wandlermessschränke gemäß letztgültiger Detailspezifikation dürfen ab sofort verwendet werden.

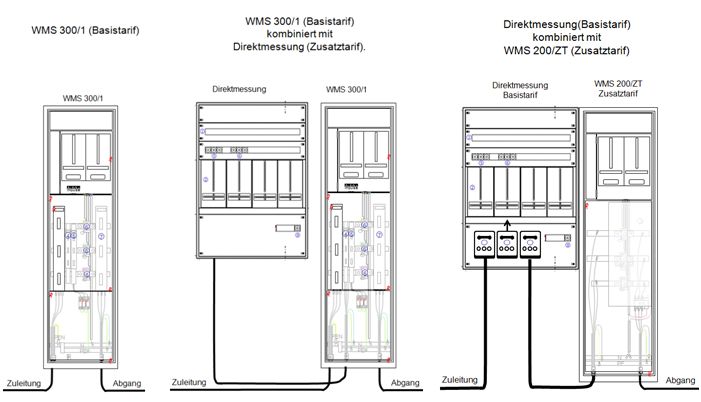

Die Inbetriebnahme von Modul-Wandlermessschränken in der alten Bauform (WMS 300/1, WMS 600/AS, WMS 1200/AS sowie WMS 200/ZT) wird bis längstens 31.03.2024 zugelassen.
|
3.2.2 MITTELSPANNUNGS-MESSSCHRäNKE: |
Ansprechpartner ist der jeweilige Kundenanlagentechniker. Alle Projekte, mit Hochspannungsmessung (Indirekte Messung, NE 5) müssen nach diesem Konzept aufgebaut werden. Als Messschränke dürfen nur vorgefertigte Schränke der nachstehend angeführten Hersteller verwendet werden. Die Situierung der Messung sowie die Ausführung der Schränke wird vom Kundenanlagentechniker festgelegt. Entsprechend dieser Festlegungen kann der Messschrank bei einem der nachstehend angeführten Hersteller bezogen werden. |
|
 |
Freigegebene Hersteller für Mittelspannungs-Wandlermessschränke:
|
